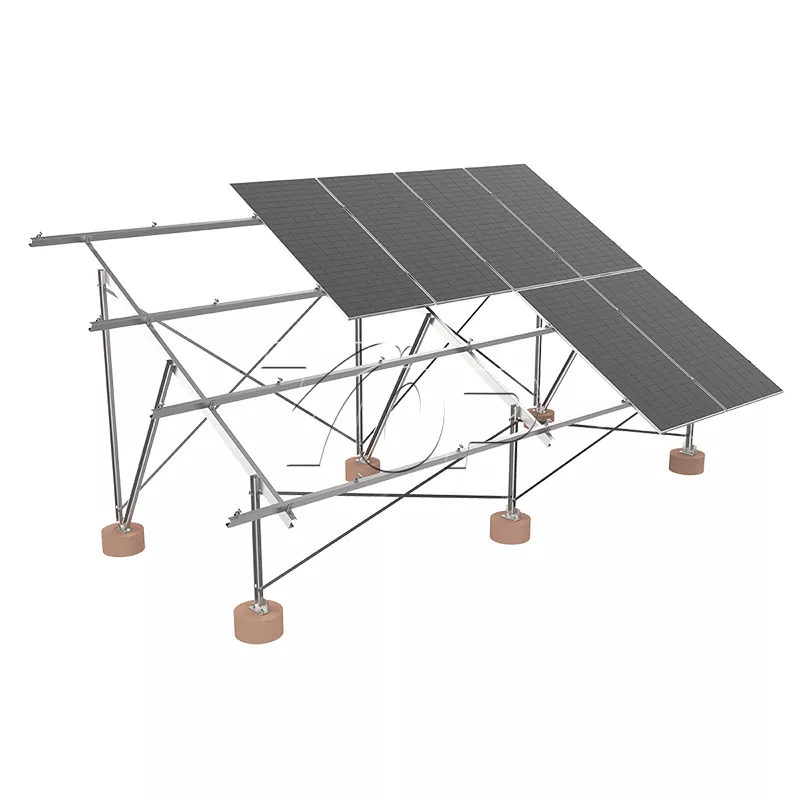

Solar panel ground mount rack

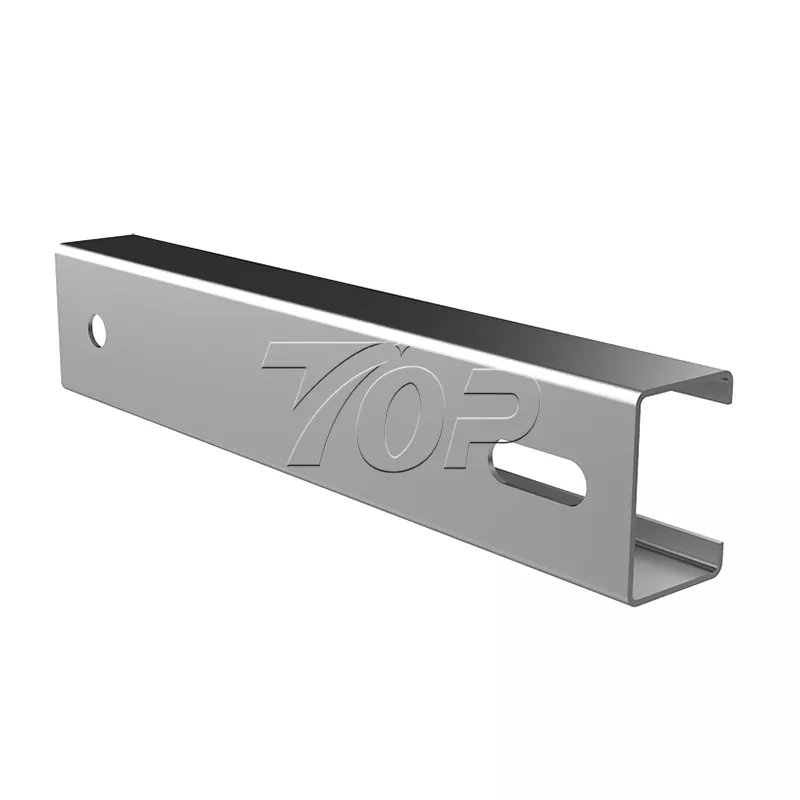

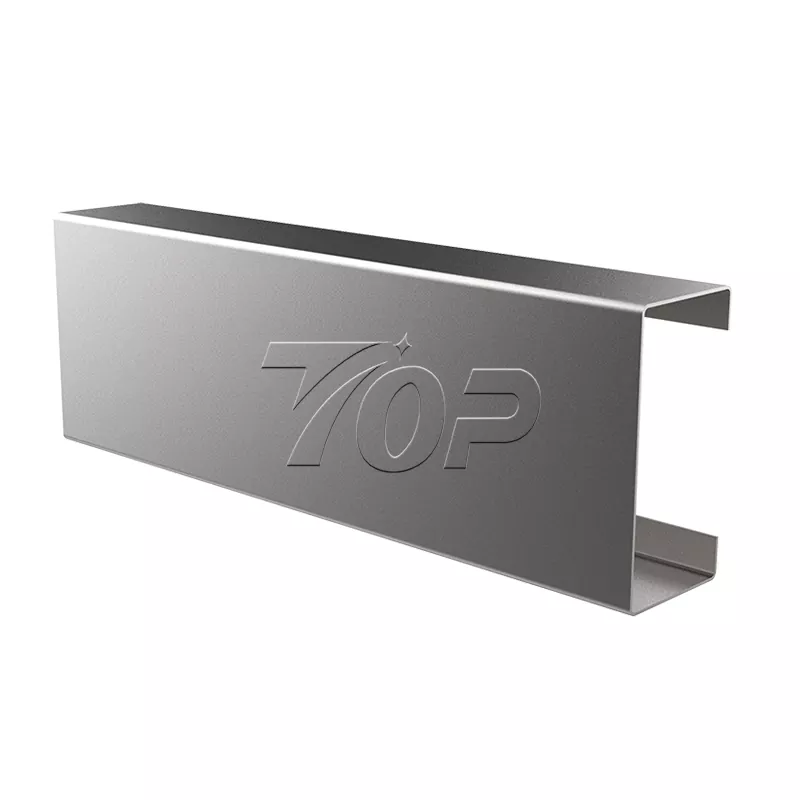

Ang nangungunang enerhiya na dinisenyo at ginawa ng C-shaped solar panel ground mount rack ay pangunahing ginagamit bilang pangunahing materyal na istruktura. Ay may mataas na lakas-to-weight ratio. Ang ground mount solar system na ito ay maaaring mabawasan ang bigat ng buong sistema ng suporta habang tinitiyak ang sapat na kapasidad ng pagdadala. Ang mas magaan na bracket nito ay mas maginhawa sa panahon ng transportasyon at pag -install, habang binabawasan din ang mga kinakailangan sa pagdadala ng load ng pundasyon.

Mga parameter ng produkto

Mataas na Lakas ng Lakas: Ang Hot Dip Galvanized Steel (HDG) o Anodized Aluminum ay nagbibigay ng mahusay na paglaban sa kaagnasan at lakas ng istruktura na may isang haba ng buhay na higit sa 25 taon.

Modular na disenyo: Sinusuportahan ng solar panel ground mount rack ang mabilis na pagpupulong at pagsasaayos, na katugma sa iba't ibang mga laki ng solar panel.

Paglaban ng hangin: Sa pamamagitan ng na -optimize na ground mount solar rack na istruktura ng istruktura at pag -aayos ng pundasyon, maaari itong pigilan ang bilis ng hangin sa itaas ng 60 m/s, na angkop para sa mga mataas na lugar ng presyon ng hangin.

Flexible anggulo ng pag-install: Suportahan ang naayos na anggulo ng ikiling (15 ° -60 °) o pagsasaayos ng pana-panahong anggulo upang ma-maximize ang kahusayan ng henerasyon ng kuryente.

Proteksyon sa Kapaligiran at Mababang Pagpapanatili: Hindi na kailangan para sa kongkretong pundasyon, bawasan ang polusyon sa konstruksyon, mababang gastos sa pagpapanatili.

Mode ng pag -install

1 Paghahanda para sa pag -install

Suriin ang site: Suriin ang flatness ng lupa at ang uri ng lupa (mga anchor screws o kongkreto na mga pundasyon ay inirerekomenda).

Listahan ng mga tool: Electric drill, wrench, level, anchor screw mounting machine (opsyonal).

2 Pamamaraan sa Pag -install

Pag -aayos ng pundasyon:

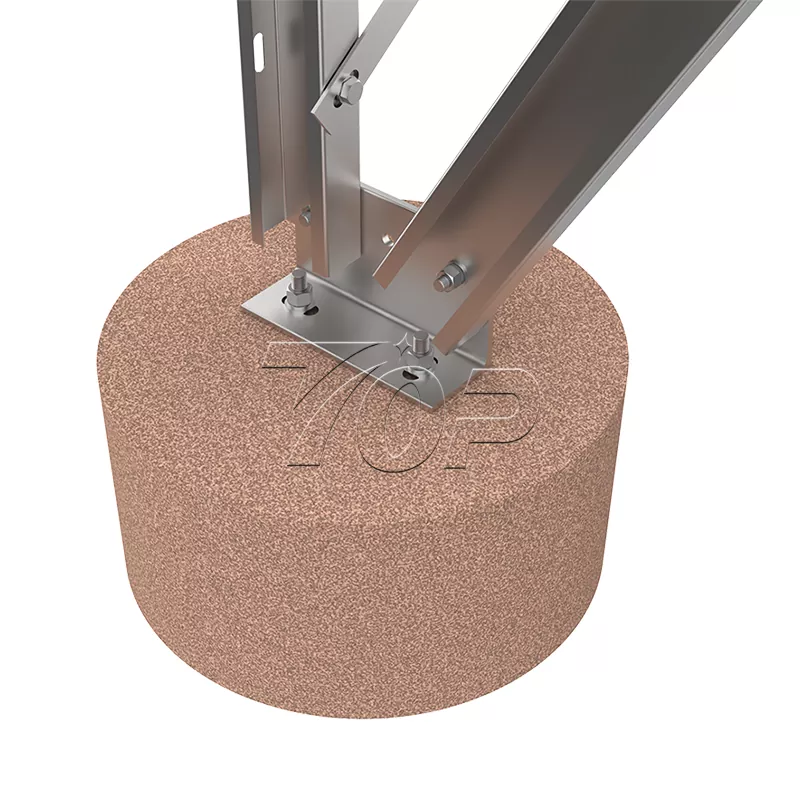

Kung ang mga kongkretong base ay ginagamit: Ibuhos ang mga kongkretong pier na may lalim ng hindi bababa sa 80cm at ipasok ang mga bolts ng suporta sa base.

Kung gumagamit ng mga anchor screws (inirerekomenda): I-screw ang mga tornilyo sa lupa sa lalim ng disenyo (karaniwang 1.2-2m).

Suporta sa pagpupulong:

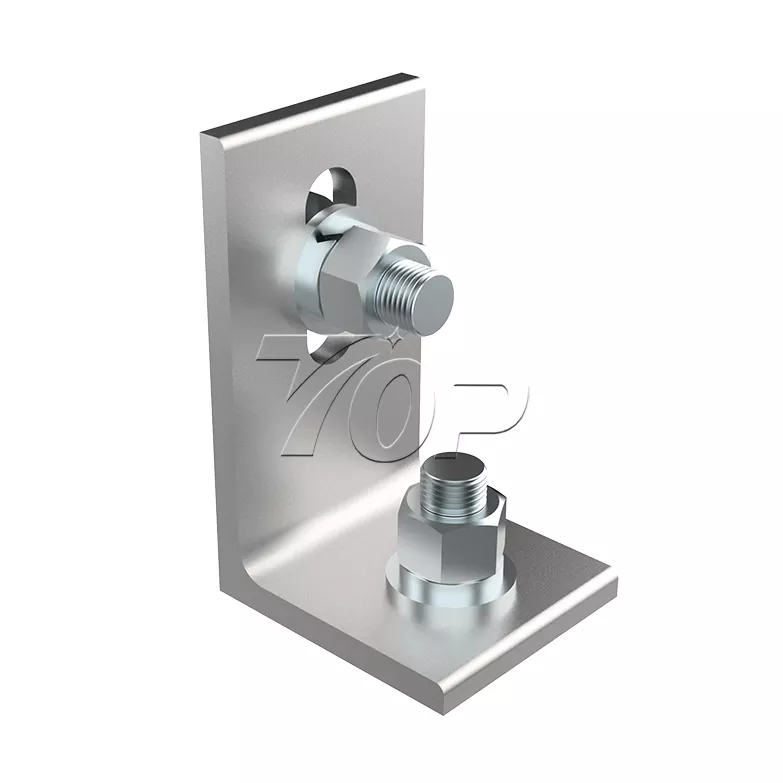

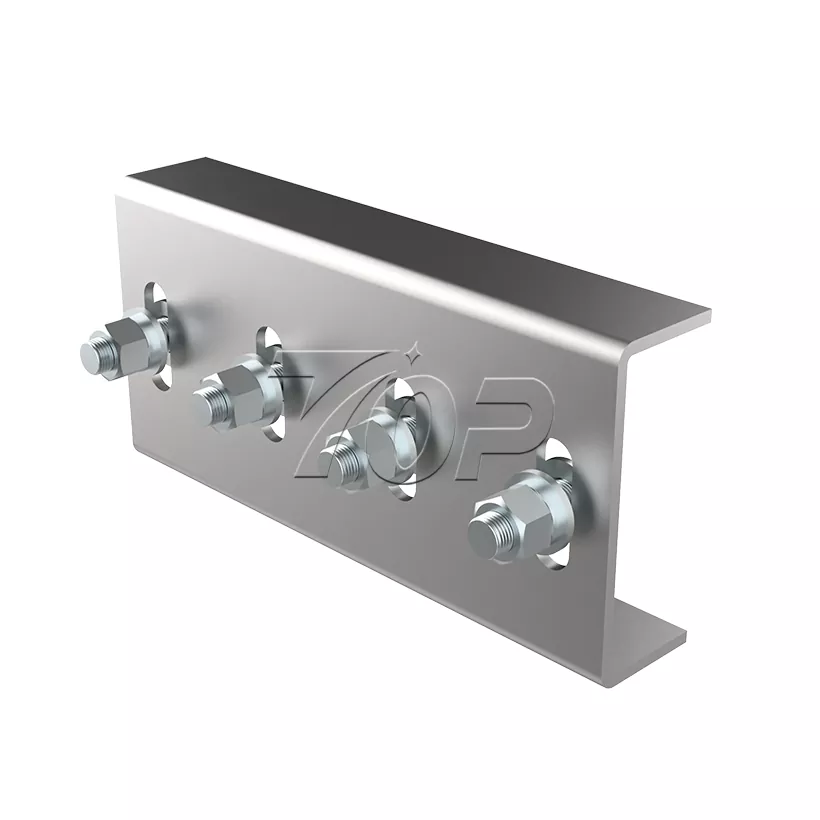

Ayusin ang haligi ng bakal na hugis-bakal na patayo sa pundasyon at higpitan ito ng mga bolts.

I -install ang mga transverse support beam at dayagonal braces upang matiyak na ang antas ng solar panel ground mount rack ay antas (calibrate gamit ang isang antas).

I -install ang mga panel ng solar:

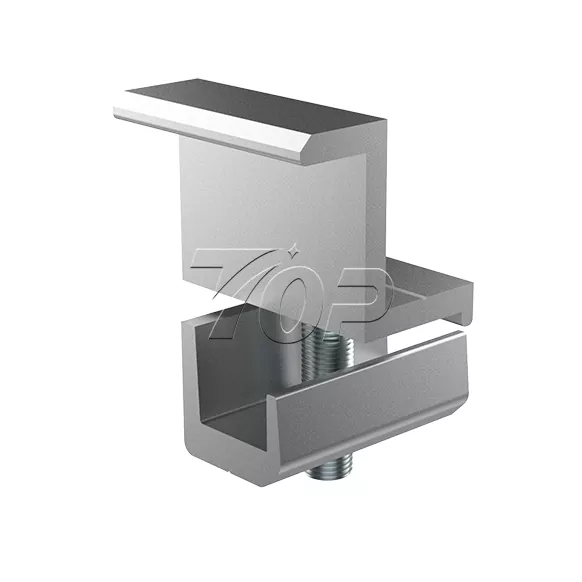

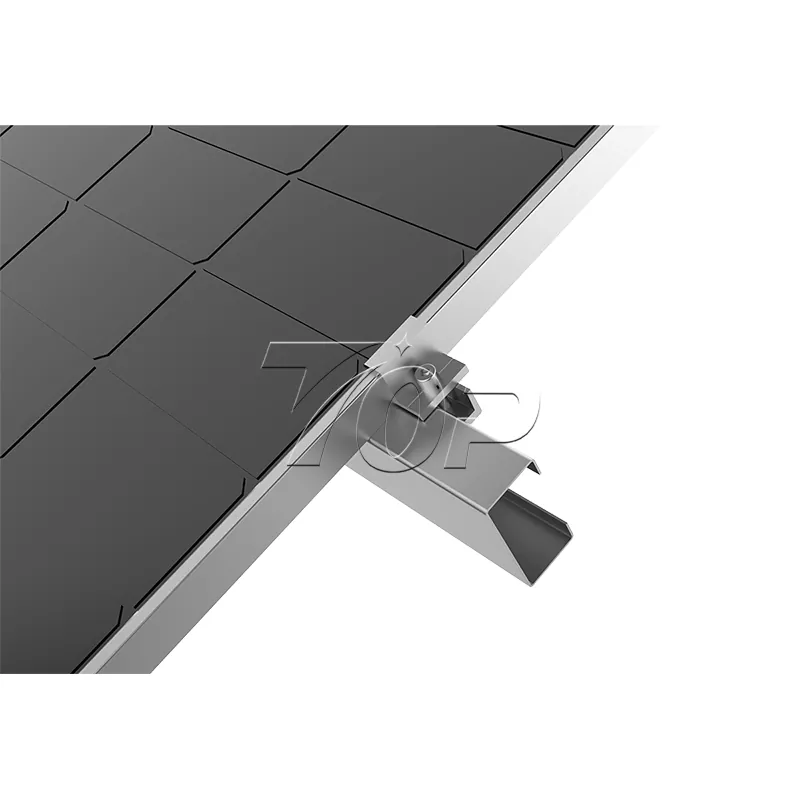

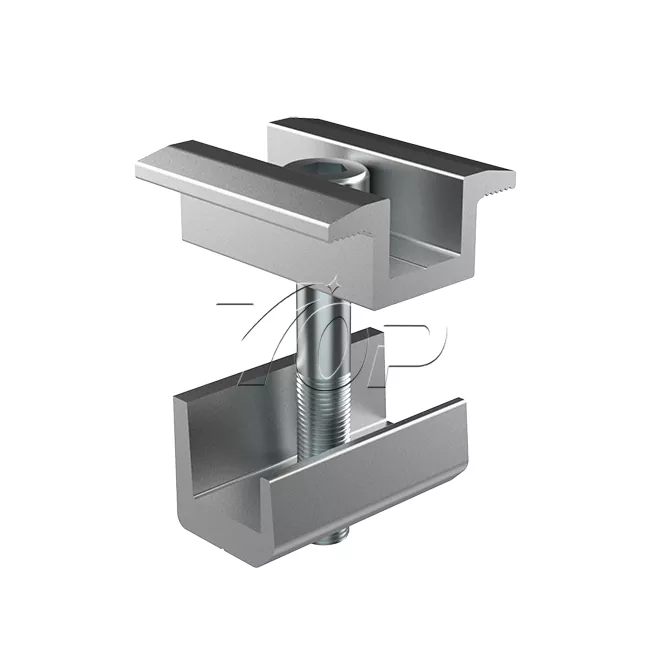

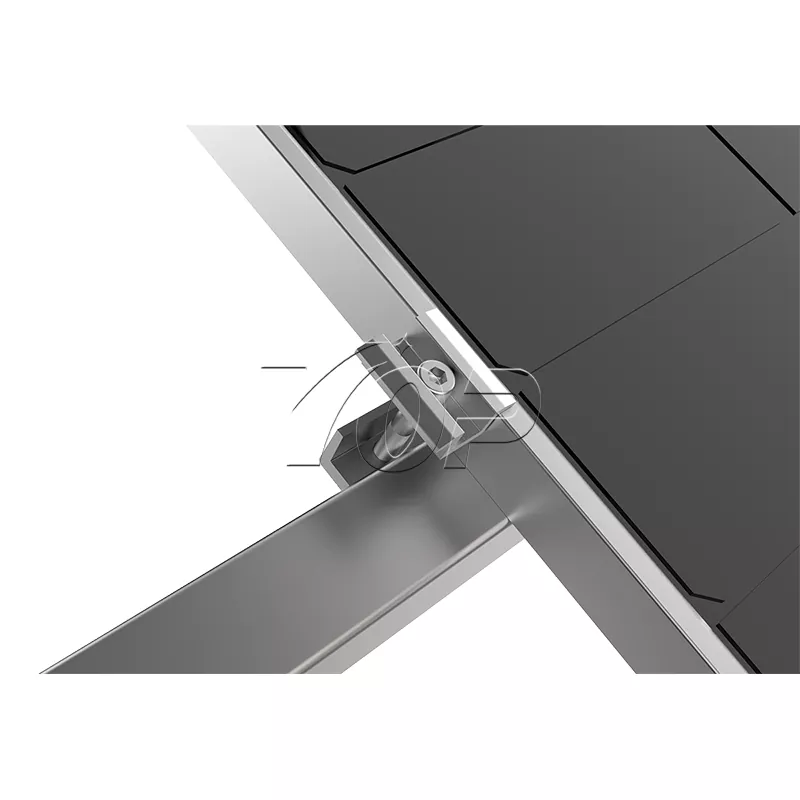

Ang mga solar ground panel ay inilalagay sa beam at naayos na may aluminyo alloy clamping kabit upang matiyak ang pantay na spacing (inirerekumenda na spacing ≥10cm para sa dissipation ng init).

Grounding at inspeksyon:

Ikonekta ang ground cable sa sistema ng suporta at paglaban sa pagsubok (≤5Ω).

Kumpletuhin ang inspeksyon ng higpit ng bolt at katatagan ng istruktura.

Palabas ng produkto

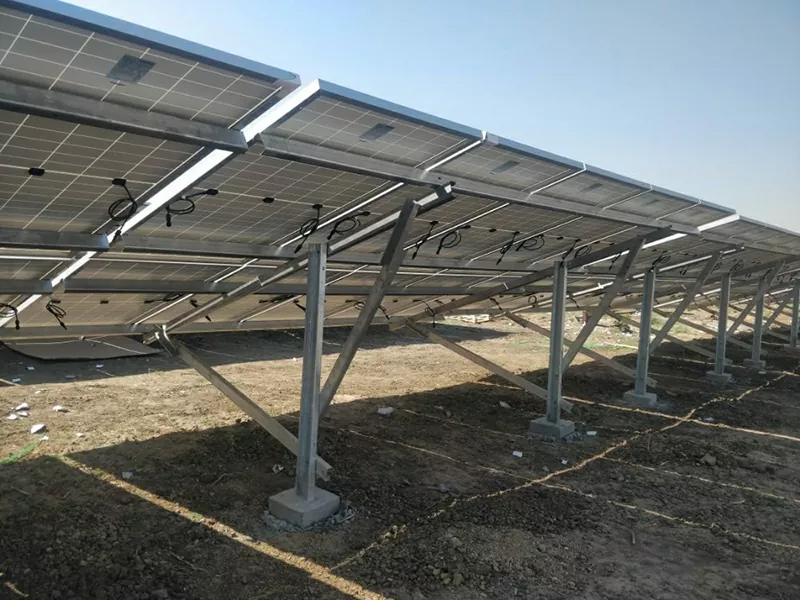

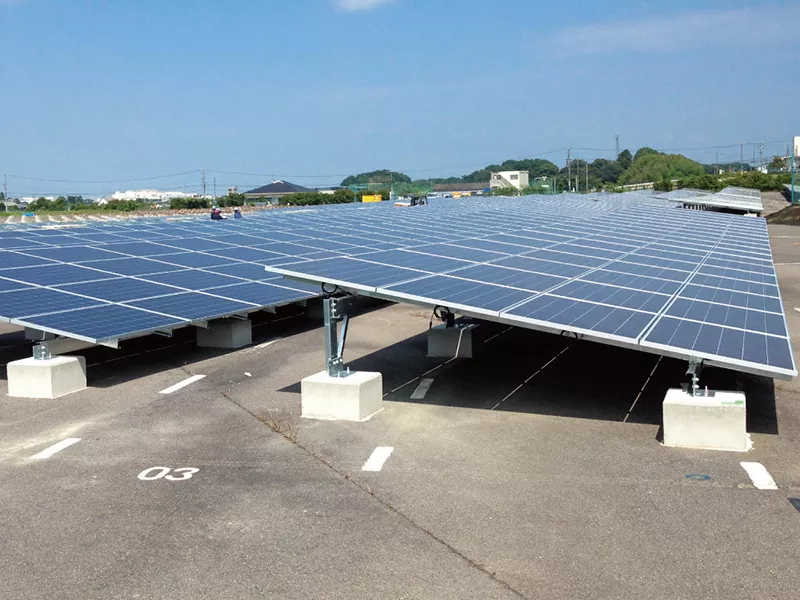

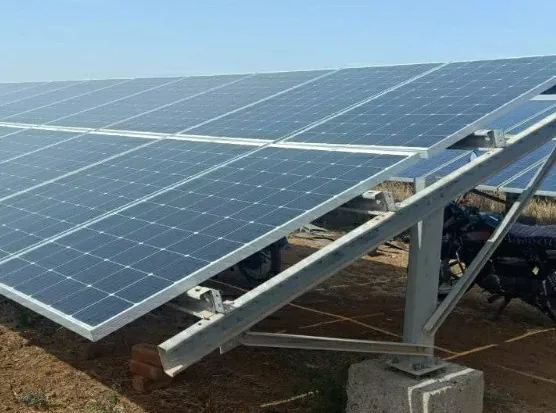

Application ng Produkto
